Verteilerleiste für 12V mit einem regelbaren Ausgang

Diese Verteilerleiste bringt mir Vorteile wenn bei einem Wettkampf kein Netzanschluss vorhanden ist und man z. B. zum Dremeln oder Schleifen eine geringe Drehzahl braucht. Netzteile haben außerdem meistens nur ein 12V- Ausgang.

Vorteile + Anleitung

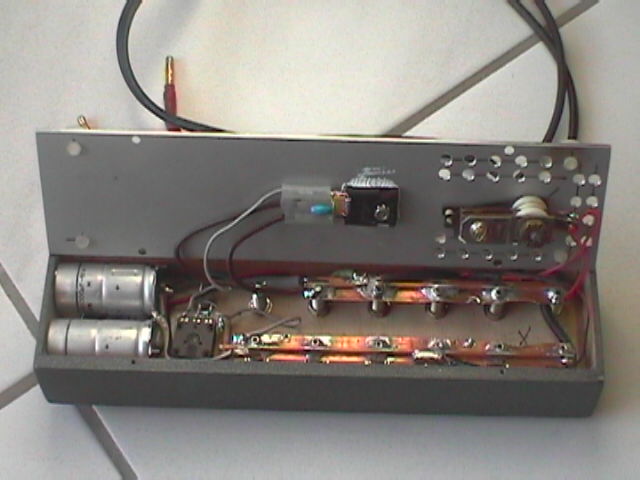

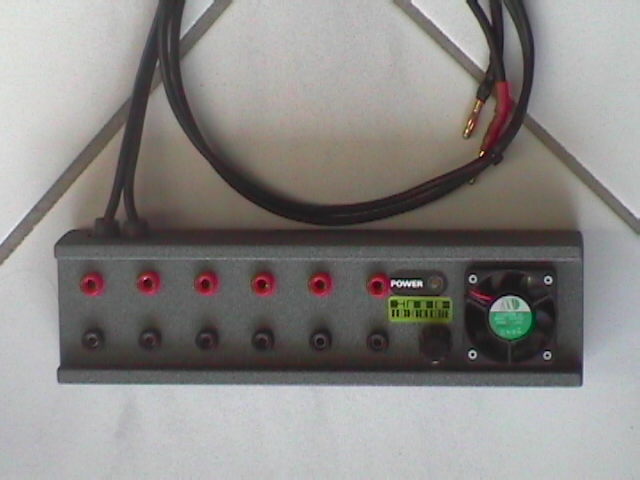

6-fach Verteiler, 1 Ausgang davon regelbar 20000µF Stützelkos , z.B. bei Pulsladung.

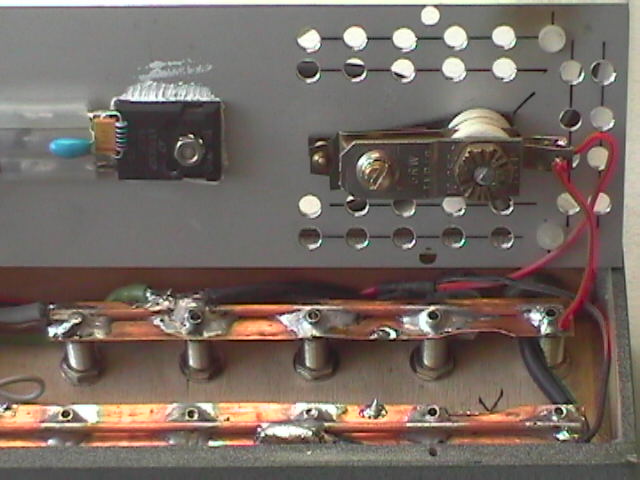

CPU-Lüfter für Kühlung des regelbaren Ausgangs, gekoppelt mit einem umgebauten mechanischen Bügeleisenthermoschalter für den Lüfter.  Ströme bis 5 Ah sind möglich oder eine Verlustleistung von 20 Watt. Die gesamte Leiste ist für ca. 30 A ausgelegt.  Ein Ausgang  ist von 1.25 - 11 Volt regelbar ist. Das Gehäuse besteht aus Sperrholz und ist mit Mineraleffektlack überzogen.

Dies ist nur eine Gedankenstütze für den Selbstbau oder Umbau von vorhandenen Verteilerleisten.
